Anhänger Holztransportanhänger Typ PRW 14-4

Données techniques remorque PRW 14 :
Poids total : 14 t
Poids à vide : 3,4 t
Longueur du châssis : 4 m
Longueur totale : extensible à 4,90 m
Largeur de la zone de chargement : 0,92 m
Largeur totale : 2,38 m (avec pneus standard)
Hauteur de la zone de chargement : environ 0,8 m
Hauteur totale de la remorque forestière PRW 14 avec grue VK 5077 : 3,10 m
Plateforme debout avec échelle : standard
Pneus : profil de traction 500 x 50 x 17
Freins : frein à air comprimé sur les 4 roues
Hauteur de l’embouchure de la remorque : env. 850 mm
Hauteur de la pompe de prise de force (pour l’alimentation en huile) : environ 600 mm
Homologation selon StVO pour le poids total : 14 t
Type de peinture : peinture 2K
Éclairage : oui

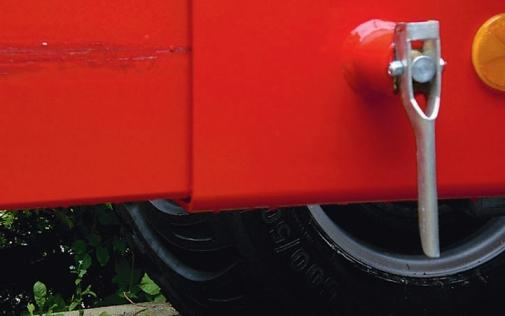

Pied de support : oui
Réglage en hauteur du pied de support avec boulons : 4 x

Caractéristiques techniques de la grue de chargement VK 5077 :
Grue de chargement : VK 5077
Mécanisme d’orientation : 4 cylindres
Couple du mécanisme d’orientation : 19 kNm
Max. Hauteur de travail : 9000 mm
Max. profondeur de travail : 3000 mm
Extension 1 avec : 1750 mm
Poids total avec cadre de fixation 1180 kg
Pression de service : 185 – 200 bar
Plaque de base pour fixation du timon : 350 x 800 mm
Avec pieds rabattables ; Distance plié : 2,05 – 3,20 m
Type de peinture : Peinture 2K ; rouge RAL 3020; gris anthracite RAL 7016

Équipement standard – grue forestière VK 5077 :
Moment de charge net : 50 kNm
Max. Longueur de flèche : 7700 mm
Plage de rotation : 320°
Télescope : Simple

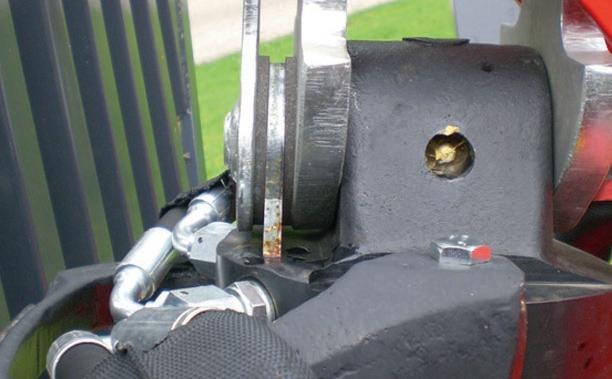

Rotateur : Rotor à bride de 3 t – sans fin
Type de grappin : HVZ 130

Pince de chargement avec rotor à bride de 3 t et frein pendulaire type HVZ 130 :
Largeur d’ouverture : 1300 mm
Poids propre : 95 kg
Type de peinture : jaune RAL 1003 (revêtement par poudre)
Largeur : 30 cm
Force de traction : 3 t
